HQ-16 đã được biên chế chính thức cho lực lượng phòng không của Quân đội Trung Quốc, trong khi đó biến thể dùng để xuất khẩu được gọi là Liệp Ưng-80 (LY-80).
 |

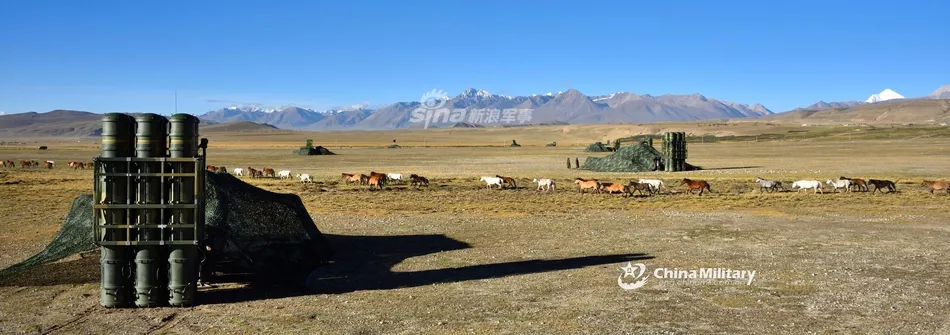

Một hệ thống hoàn chỉnh của tên lửa đất đối không HQ-16 gồm: 1 xe radar tìm bắt mục tiêu; 1 xe chỉ huy; 3 xe radar chở và điều khiển hỏa lực.
 |
Xe radar điều khiển hỏa lực HQ-16 sử dụng anten radar điều khiển bị động bước sóng X. Radar này có cự ly lớn nhất khi tìm bắt mục tiêu là 100km, cự ly khóa mục tiêu của máy bay chiến đấu là 85km, góc phương vị tìm bắt mục tiêu của radar là mỗi bên phải trái 45 đọ, góc tà từ 0 – 70 độ, bàn đế radar có thể xoay tròn 360 độ, khóa chặt được 8 mục tiêu, đồng thời dẫn đường cho 8 tên lửa tấn công 4 mục tiêu.
 |

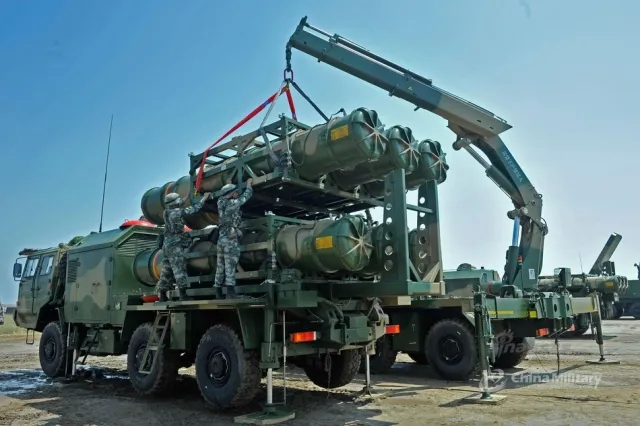

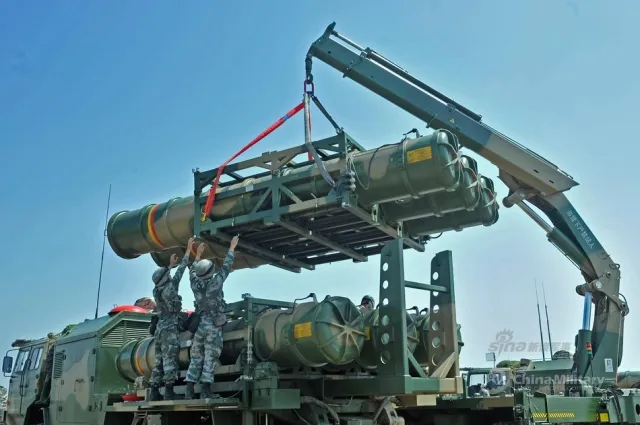

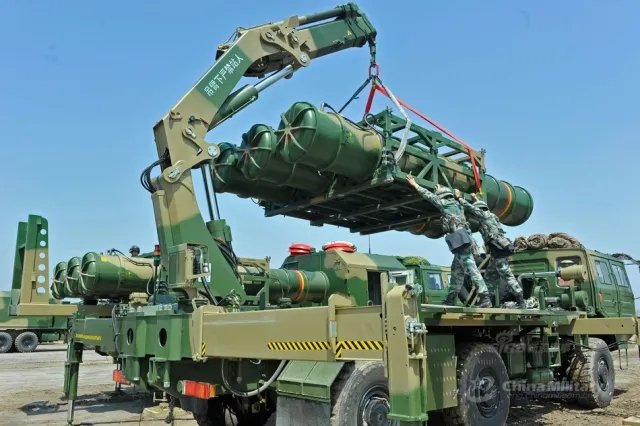

Tên lửa HQ-16 dài 5,01m; đường kính quả đạn (không kể phần cánh) 40cm; nặng 615kg; trọng lượng cả ống phóng tổng cộng 1.300kg; đầu đạn tên lửa nặng 70kg; tốc độ tối đa của tên lửa là 1.200m/s (khoảng 4M), tốc độ bay bình quân 750m/s (khoảng 2,2M).
 |
Phần đầu đạn sát thương của tên lửa sử dụng các mảnh nổ phá kiểu 2 lớp, lớp thứ nhất có tổng cộng 4.000 mảnh, mỗi mảnh nặng 8,1gr; lớp thứ hai sử dụng kiểu 4 cạnh với khoảng 1.500 - 2.000 mảnh, mỗi mảnh nặng 2,3gr. Mảnh nổ phá có trọng lượng khá lớn bố trí ở lớp ngoài, loại mảnh nhỏ bố trí lớp bên trong.
 |
Tầm bắn xa nhất của tên lửa là 42km, gần nhất 3km, tầm cao nhất 22 - 25km, tầm thấp nhất 15m.
 |
HQ-16 sử dụng 4 cánh đuôi hình thang xếp theo hình chữ thập và 4 cánh lái hình tam giác, cánh đuôi thiết kế kiểu gấp, có thể cụp vào xòe ra. Ưu điểm của kiểu cánh này là nâng cao tính cơ động và tầm bắn của tên lửa, tạo thêm lực nâng và động năng, đồng thời làm cho kết cấu quả đạn chắc chắn hơn.
 |
Quỹ đạo bay của tên lửa HQ-16 rất giống với tên lửa đất đối không 9M38 trên tổ hợp Buk-M2 của Nga. Đầu tiên đều nhanh chóng phóng lên cao, sau đó hạ xuống thấp tấn công mục tiêu, có thể đánh chặn máy bay chiến đấu ở cự ly ngoài 40km. Đối với tên lửa hành trình bay ở độ cao 50m, tốc độ 300m/s, có thể đánh chặn ở cự ly trong khoảng 3,5 - 12km.
 |
Xác suất đánh chặn được máy bay của 1 quả tên lửa là 0,8; đối với tên lửa hành trình là 0,65. Ngoài ra, HQ-16 cũng có thể đánh chặn tên lửa điều khiển bằng phản xạ hoặc bom điều khiển chính xác với mức sai lệch trúng mục tiêu bay thông thường khống chế trong vòng 2m.
